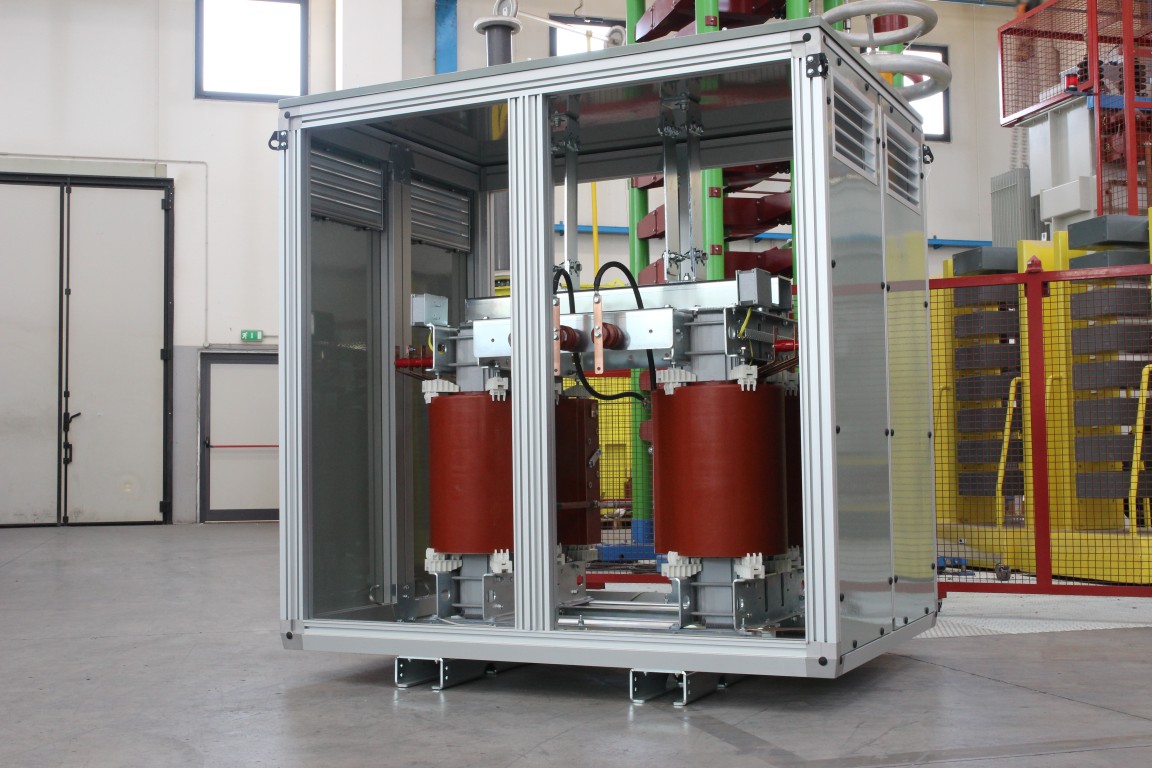

8 Checks Importantes Antes de Energizar um Transformador à Seco

8 Checks Importantes Antes de Energizar um Transformador à Seco

Um transformador a seco somente pode ser ligado após a verificação dos seguintes itens:

1- Confira a Placa do Transformador

Certifique-se que os dados de placa são compatíveis com o local de instalação. Verifique as conexões previstas nas placas, como terminais e fechamentos (delta/estrela).

Verifique se os níveis de tensão indicados na placa são compatíveis com a instalação.

Dados de placa – informações importantes
2- Operação em Paralelo
Se existe a possibilidade de operação em paralelo com outro transformador, verifique se eles estão ligados com polaridades e sequências de fases corretas. Se não existe a possibilidade de operação em paralelo, passe para o próximo item. Em breve vamos escrever um tópico sobre os princípios de operação de transformadores em paralelo.
Operação em Paralelo – EEP electrical-engineering-portal
Grátis Detector de Tensão!!! Promoção por tempo limitado!


3- Conexões – Cabos e Barramentos

Certifique-se que os cabos e barramentos estão conectados corretamente e bem posicionados. As conexões devem ser “torqueadas” de acordo com a bitola do parafuso ou recomendações do manual do equipamento.
Muito cuidado quando temos mais de um cabo por fase. Podem haver inversões durante a montagem. Certifique-se por meios visuais ou testes de isolamento/continuidade que cabos das fases não estão misturados, o que provocaria um curto-circuito no momento da ligação.
Atenção quando se tem vários cabos por fase
4- Conexões do Painel de Mudança de TAP
Certifique-se de que todas as ligações do painel de troca de TAP estão apertadas com o torque correto e na mesma posição das 3 fases. Configurar o TAP de acordo com o nível de tensão prevista na entrada.
Painel de TAPs
5- Aterramento
Certifique-se que a malha de aterramento está corretamente ligada ao parafuso previsto para este efeito.
Além disso, certifique-se a malha de aterramento foi corretamente executada no lugar certo, previsto no projeto e mostrado no desenho.
Alguns transformadores solicitam 2 pontos de aterramento. Conferira o cabo terra ligado ao terminal X0 do transformador, em caso de ligação estrela com neutro aterrado. Certifique-se que o esquema de aterramento solicitado em projeto está corretamente executado.
Não se esqueça de remover aterramentos temporários do circuito antes da energização.
Aterramento da carcaça
6- Proteção Térmica e Ventilação
Em caso de transformadores equipados com um dispositivo de proteção térmica , verifique as conexões do circuito, certificando-se de que a tensão está de acordo e que o alarme e contatos de desligamento estão conectados às suas redes de correspondentes.
Monitoramento de temperatura
Verifique os ajustes do relé de acordo com o projeto ou com a classe de temperatura do isolamento do transformador. Certifique-se que o relé está conectado à um disjuntor de BT ou MT, possibilitando seu desligamento em caso de sobretemperatura.
Assegure que os ventiladores estão operacionais e no sentido correto de rotação. Verifique se não há nada que esteja obstruindo a ventilação.
Ventilação forçada

7- Sujeira

Verifique se não há materiais, equipamentos, ferramentas, porcas, parafusos  ou quaisquer outras impurezas no transformador, entre as bobinas ou obstruindo a ventilação nos canais de refrigeração.
8- Ensaios
Antes de energizar é altamente recomendável a execução dos seguintes ensaios de rotina:
Teste de isolamento CC: Deve ser realizado de forma a garantir que existe um bom isolamento elétrico entre:
Enrolamentos de Alta e Baixa Tensão
Enrolamento de Alta e Terra
Enrolamento de Baixa e Terra
Testador de Isolamento, comumente chamado de “Megger”
Teste de relação de transformação: O teste visa garantir que o transformador está ligado no TAP correto previsto, ou se existe alguma falha no enrolamento do equipamento. O teste deve ser executado nas três colunas dos enrolamentos.
TTR (Transformer Turns Ratio)- Medição da relação de transformação
Teste de resistência ôhmica dos enrolamentos: O teste visa verificar a boa continuidade elétrica nas bobinas de Alta e Baixa Tensão. Valores muito diferentes entre bobinas ou dos ensaios de fábrica podem indicar problemas de conexão ou uma provável falha do próprio enrolamento.
Microhmímetro – Medição da resistência ôhmica das bobinas
A Tensão deve ser aplicada enquanto o transformador está sem carga (disjuntor de baixa tensão aberto). A tensão deve ser medida no enrolamento secundário para verificar as classificações de saída correspondentes. Operações em tensões diferentes das nominais podem causar saturação do núcleo e significativo aumento de perdas, o que poderia levar a sobre-aquecimento e ruído acima dos níveis normais.
A carga deve ser progressivamente  aplicada até se atingir a potência nominal do circuito.
Referências:
Schneider Electric – Trihal Catálogo
Manual de Instruções para transformadores do tipo seco – WEG
EEP – Electrical Engineering Portal
